Özellikler
1- Gövde ; Alüminyum(6063) 30x82-40x86 Profil
2- Hız ;Vmax = 2,5m/s
3- Tahrik ; Triger Kayışlı
4- Mil ; Ø12-20 Krom Kaplı (0,2-0,33µm) İndüksiyonlu
5- Rulman ;Rv 202 - Lfr 5201 Rulman 62 Hrc
6- Saplama ; (M12x19) - (M12x10) Düz ve Eks.
7- Triger Kayış; T10-25F Çelik Telli Poliüretan
8- Triger Kasnak ; Z16-T10-25F
9- Tolerans ; L: 1000 mm
0.1 mm
10- Tahrik Yönü ; İki yönlü
11- Motor Seçeneği ; Redüktörlü Motor
AC-DC- SERVO - STEP

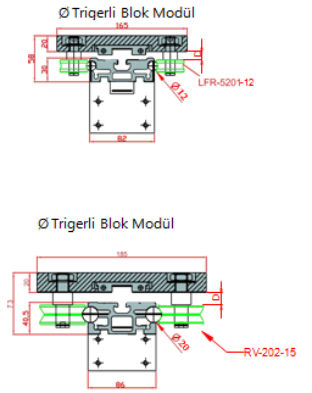

Plaka Ölçüleri
A
B
C
D
145
165
20
10
165
185
20
19

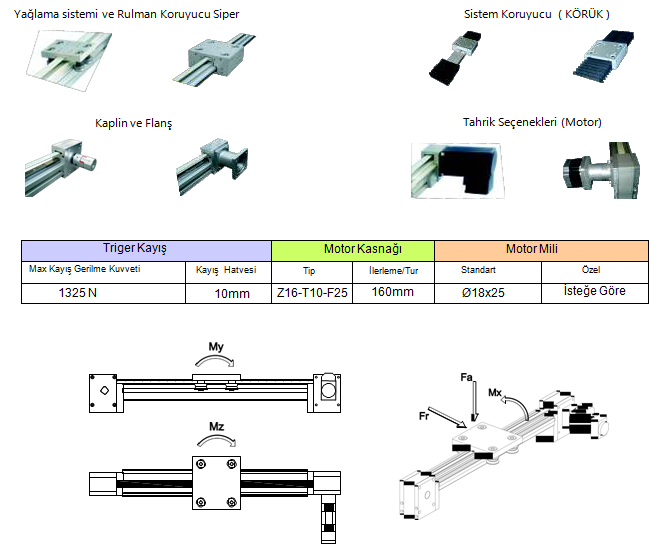

Max Yükleme Kapasitesi
Statik Momentler
Fr
Fa
Mx
My
Mz
2643,7N
5288N
214,4Nm
283,1Nm
156,5Nm
4757,2N
7513N
374,7Nm
484,1Nm
260Nm
