Özellikler
1- Gövde ; Alüminyum(6063) Profil
2- Hız ; Vmax = 0,17m/s
3- Tahrik ; Vidalı Mil, Trapez Mil
4- Mil ; Ø20-30 Krom Kaplı (0.2-0,33µm) İndüksiyonlu
5- Lineer Rulman ; 20 UU OP - 30 UU OP
6- Vidalı Mil ; 20-05 - 32-05 Hatve
7- Flanşlı Somun ; FSU 20-05 - FSU 32-05
8- Kompakt ; Kullanım yeri ve şekline göre siper keçe ve
körük uygulamaları yapılabilmektedir.
9- Tolerans ; L: 1000 mm
0.05 mm
10- Tahrik Yönü ; İki yönlü
11- Motor Seçeneği ; Redüktörlü Motor
AC-DC- SERVO - STEP

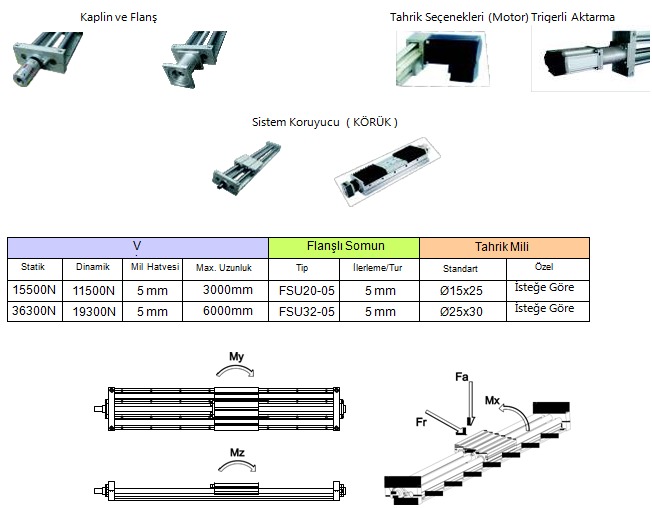

Max Yükleme Kapasitesi
Statik Momentler
Fr
Fa
Mx
My
Mz
17330N
8388N
346,4Nm
487Nm
486Nm
11288N
5079,4N
298Nm
427Nm
216,5Nm
