Özellikler
1- Gövde ; Alüminyum (6063)12x17-20x24-40x34 Profil
2- -Hız ; Vmax: 10 m/s
3- Tahrik ;Triger Kayışlı, Manuel,Zincir ve Pnömatik
4- Mil ; Ø4-6-8 Kromlu (0.2-0,33 µm) ve Kromsuz İndiks.

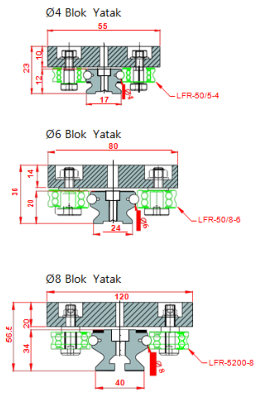

5- Rulman ; LFR (50/5-4) - (50/8-6) - (5200-8) KDD 62 Hrc
6- Saplama ; (M4x7) - (M6x10) - (M8x14) Düz ve Eks.
7- Kompakt ; Kullanım yeri ve şekline göre siper keçe ve
körük uygulamaları yapılabilmekte
+
-
dir.
8- Tolerans ; L: (Ø4-6-8) 1000mm 0.1 mm
9- Tahrik Yönü ; İki yönlü
10- Motor Seçeneği ; Opsiyonel

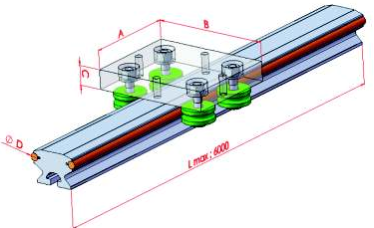

Plaka Ölçüleri
A
B
C
Ø D
50
55
10
4
90
80
14
6
95
120
20
8
Mil Uçlu Ve Profil Uçlu
Sistem Koruyucu ( KÖRÜK )
Max Yükleme Kapasitesi

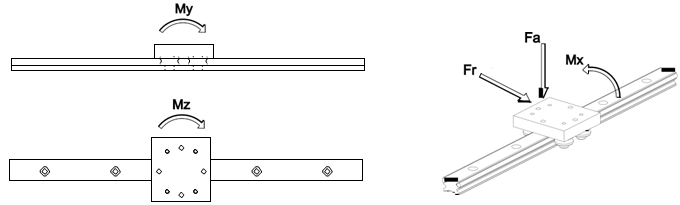

Statik Momentler
Fr
Fa
Mx
My
Mz
485N
785N
74,4Nm
162,8Nm
69,4Nm
885N
1035N
105Nm
184,3Nm
94,3Nm
1625N
2685N
155,2Nm
239,2Nm
126,8Nm
