Özellikler
1- Gövde ; Alüminyum (6063) 45x90 Profil
2- Tabla Profili ; Alüminyum (6063) 22.5x180
3- Hız ; V max =2 m/s
4- Tahrik ; Mekanik,Pnömatik,Manuel
5- Mil ; Ø16 Krom Kaplı (0.2-0,33µm) İndüksiyonlu
6- Rulman ; LME UU 16
7- Kompakt ; Kullanım yeri ve şekline göre körük
uygulamaları yapılabilmektedir.
8- Tolerans ; L: 1000 mm
0.018 mm
9- Tahrik Yönü ; İki yönlü
30x90 Profil İçi Yataklama (Mil Uclu)
30x90 Profil İçi Yataklama (Profil Uclu)
Plaka Ölçüleri
A
B
C
50
100
50
50
140
50
60
180
60
Mil Uçlu Ve Profil Uçlu
Sistem Koruyucu ( KÖRÜK )
Max Yükleme Kapasitesi

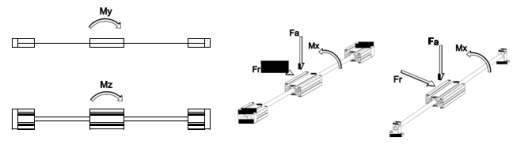

Statik Momentler
Fr
Fa
Mx
My
Mz
324,1N
324,1
7,5Nm
6,7Nm
10,2Nm
324,1N
324,1
7,2Nm
6,7Nm
12,2Nm
324,1N
324,1
7,2Nm
8,7Nm
11,5Nm
