Da Vinci Mühendislik Mimarlık San.Tic.Ltd. Şti.
Özellikler
1- Gövde ; Alüminyum (6063) 90x90 Profil
2- Tabla Profili ; Alüminyum (6063) 22.5x180
3- Hız ; V max = 2 m/s
4- Tahrik ; Mekanik,Pnömatik ve Manuel
5- Mil ; Ø20 Krom Kaplı (0.2-0,33µm) İndüksiyonlu
6- Rulman ; LME UU 20
7- Kompakt ; Kullanım yeri ve şekline göre körük
uygulamaları yapılabilmektedir.
8- Tolerans ; L: 1000 mm
0.018 mm
9- Tahrik Yönü ; İki yönlü

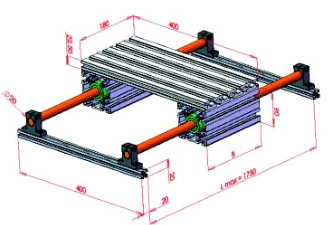

90x90 Profil İçi Yataklama (Mil Uclu)
90x90 Profil İçi Yataklama (Profil Uclu)
Plaka Ölçüleri
A
B
C
50
120
50
50
150
50
60
180
60

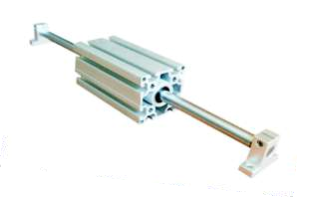

Mil Uçlu Ve Profil Uçlu
Sistem Koruyucu ( KÖRÜK )
Max Yükleme Kapasitesi

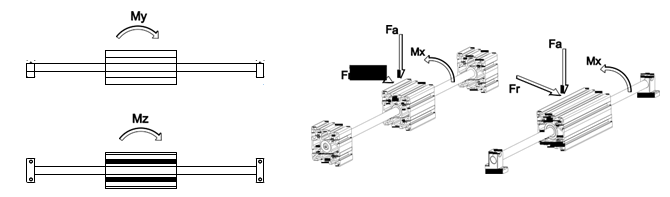

Statik Momentler
Fr
Fa
Mx
My
Mz
791,3N
791,3
791,3
9,3N
8,2
18Nm
791,3N
791,3
791,3
9,3N
8,4
15,8Nm
791,3N
791,3
791,3
9,3N
8,2
11,1Nm
