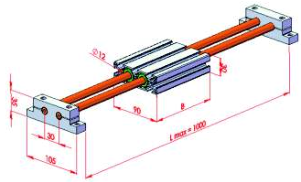

30x90 Profil İçi Yataklama (Mil Uclu)

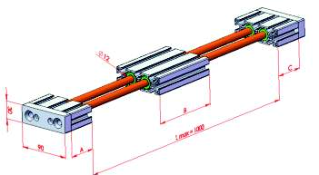

30x90 Profil İçi Yataklama (Profil Uclu)
Plaka Ölçüleri
A
B
C
50
120
50
50
150
50
60
180
60
Mil Uçlu Ve Profil Uçlu
Sistem Koruyucu ( KÖRÜK )
Max Yükleme Kapasitesi
Statik Momentler
Fr
Fa
Mx
My
Mz
205N
205N
7,2N
7,6Nm
9,8Nm
205N
205N
6,2N
7,6Nm
9,8Nm
Özellikler
1- Gövde ; Alüminyum (6063) 30x90 Profil
2- Hız ; V max= 1,6 m/s
3- Tahrik ; Mekanik,Pnömatik ve Manuel
4- Mil ; Ø12 Krom Kaplı (0.2-0,33µm) İndüksiyonlu
5- Rulman ; LME UU 12
6- Kompakt ; Kullanım yeri ve şekline göre körük
uygulamaları yapılabilmektedir.
7- Tolerans ; L: 1000 mm
0.02 mm
8- Tahrik Yönü ; İki yönlü
