Mil Uçlu Ve Profil Uçlu
Sistem Koruyucu ( KÖRÜK )
Özellikler
1- Gövde ; Alüminyum 6063 Sigma Profil
2- -Hız ; Vmax = 6m/s
3- Tahrik ;Triger Kayışlı,Vidalı,Zincir ve Pnömatik vb.
4- Mil ; Ø12-20 Krom Kaplı (0,2-0,33µm) İndüksiyonlu
5- Rulman ; Rv 202 - Lfr 5201 Rulman 62 Hrc
6- Saplama ; (M12X10) - (M12X14) Düz ve Eksantrik
7- Kompakt ; Kullanım yeri ve şekline göre siper keçe
ve körük uygulamaları yapılabilmektedir.
8- Tolerans ; L: 1000 mm
0.1 mm
9- Tahrik Yönü ; İki yönlü
10- Motor Seçeneği ; Opsiyonel

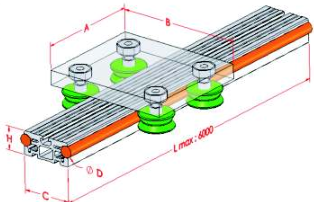

Teknik Değerler
A
B
C
Ø
D
H
145
165
82
12
30
165
185
86
20
40.5
Max Yükleme Kapasitesi

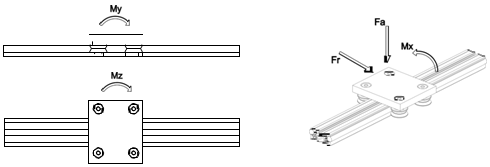

Statik Momentler
Fr
Fa
Mx
My
Mz
2980N
3885N
212,4Nm
311Nm
152Nm
3200N
4085N
345,8Nm
512,6Nm
294,6Nm
