Özellikler

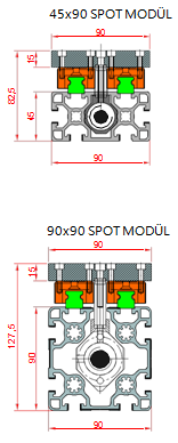

1- Gövde ; Alüminyum(6063) 45x90 ve 90x90 Profil
2- -Hız ; Vmax= 0,1 m/sn - 0,13 m/s
3- Tahrik ; Vidalı Mil
4- Lineer Ray ; 15
5- Lineer Araba ; 15-Dar
6- Vidalı Mil ; Ø12-05 (Hatve) - Ø16-05 (Hatve)
7- Silindirik Somun ; RSU-12-05 RSU-16-05
8- Kompakt ; Kullanım yeri ve şekline göre siper keçe
ve körük uygulamaları yapılabilmektedir.
9- Tolerans ; L: 1000 mm
0.02 mm
10- Tahrik Yönü ; İki yönlü
11- Motor Seçeneği ; Redüktörlü Motor
AC-DC- SERVO - STEP

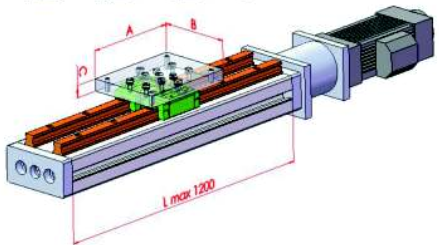

Plaka Ölçüleri
A
B
C
120
90
15
120
90
15

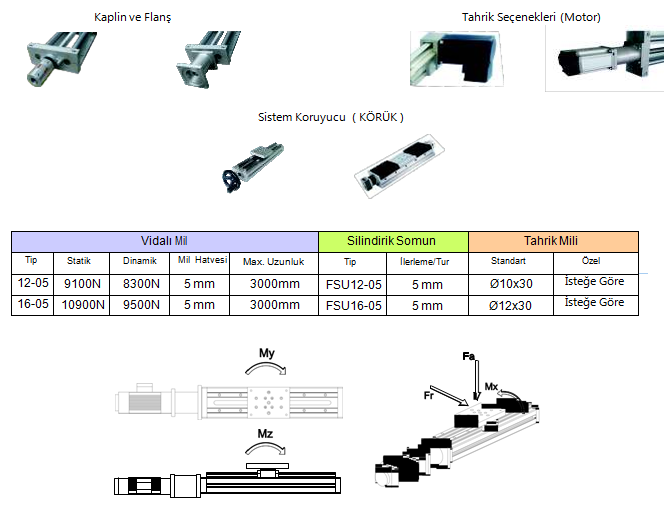

Max Yükleme Kapasitesi
Statik Momentler
Fr
Fa
Mx
My
Mz
3534,2N
2248N
91Nm
63,9Nm
112Nm
4120N
4105,8N
113,8Nm
80Nm
162,1Nm
