Özellikler

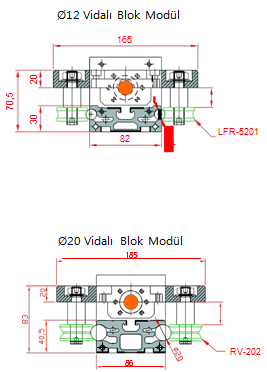

1- Gövde ; Alüminyum (6063)30x82 -40x86 Profil
2- -Hız ; Vmax: 0,13m/s - 0,42m/s
3- Tahrik ; Vidalı
4- Vidalı Mil : Ø 16-05 - 16-16 Hatve
5- Mil ; Ø12-20 Krom Kaplı (0,33) İndüksiyonlu
6- Rulman ; Rv 202 - Lfr 5201 Rulman 62 Hrc
7- Saplama ; (M12x28) - (M12x22.6) Düz ve Eksantrik
8- Kompakt ; Kullanım yeri ve şekline göre siper keçe ve
körük uygulamaları yapılabilmektedir.
9- Tolerans ; L: 1000 mm
0.05 mm
10- Tahrik Yönü ; İki yönlü
11- Motor Seçeneği ; Redüktörlü Motor
AC-DC- SERVO - STEP

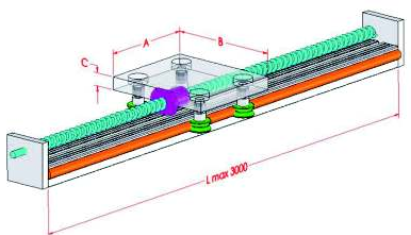

Plaka Ölçüleri
A
B
C
D
145
165
20
22.6
165
185
20
28
Max Yükleme Kapasitesi
Statik Momentler
Fr
Fa
Mx
My
Mz
7507,8N
3378,5N
198,3Nm
289Nm
144Nm
4757,2N
7513N
331,7Nm
483,5Nm
241Nm
